تحسن أداء سيارة تعمل بالطاقة الجديدة من إنتاج شركة تصنيع سيارات

نقطة الألم

حلول تحسين أداء مجموعة محركات الدفع الكهربائية المبردة بالماء في مركبات الطاقة الجديدة

يكمن الحل الرئيسي في أن التحكم في درجة حرارة الآلة الكهربائية المبردة بالماء غير دقيق، وأن التدفق غير مستقر؛ كما أن اتصال المنصة معقد ولا يمكنه حل مشكلة تنسيق الاتصال في وقت واحد، مما يصعب معه تلبية مرحلة التحكم في درجة الحرارة، والارتفاع والانخفاض السريع، وإخراج تدفق مستقر عند درجات حرارة مختلفة، وتدمج المنصة اتصال تنسيق المعدات من موردين مختلفين.

الحل (اختر المعدات)

معدات التحكم الذكي في درجة حرارة السوائل عالية ومنخفضة الحرارة من AODE، طراز ACH10WD-12KW-30S

يعتمد هذا الحل على جهاز التحكم الذكي بدرجة حرارة السوائل Aude ACH10WD-12KW-30S، والذي يوفر تحكمًا ذكيًا في درجة الحرارة والتدفق والضغط، بالإضافة إلى التشغيل المستقر للوحدة، ودقة عالية في التحكم بدرجة الحرارة، وسرعة تسخين فائقة، ووظائف حماية شاملة (حماية من الحمل الزائد، وحماية من فقدان الطور العكسي، وحماية من الضغط العالي والمنخفض، وحماية من انخفاض مستوى السائل، وحماية من نقطة التجمد، وغيرها). يصل نطاق التحكم بدرجة الحرارة إلى -40 ~ +120 درجة مئوية، بدقة ±0.5 درجة مئوية. يستخدم الجهاز ضاغطًا مكبسيًا ومضخة دوران مغناطيسية، بينما المبخر والمكثف مصنوعان من الفولاذ المقاوم للصدأ الملحوم.

بعد تشغيل الطاقة، يبدأ نظام التحكم في درجة الحرارة تلقائيًا بتشغيل أنبوب التسخين الكهربائي لتحويل الطاقة الكهربائية إلى طاقة حرارية، فترتفع درجة حرارة الخزان تدريجيًا حتى تصل إلى الخط العلوي. ثم يفصل النظام الطاقة تلقائيًا ويدخل في وضع الحفاظ على الحرارة. بعد فترة من التشغيل، تنخفض درجة حرارة الخزان بشكل طبيعي. تضمن هذه الدورة المستمرة التحكم في درجة الحرارة ضمن النطاق المحدد، مما يحافظ على ثباتها ويزيد من دقة التحكم.

بالإضافة إلى ذلك، يتميز نظام التحكم في درجات الحرارة العالية والمنخفضة في AODE بالمزايا الثلاث التالية

1. استقرار عالٍ للمضخة: تحتاج صناعة اختبار السيارات إلى اختبار طويل الأمد في درجات حرارة عالية ومنخفضة، مضخة مغناطيسية تعمل بالمغناطيس في درجات حرارة عالية ومنخفضة، مضخة ذات حجم صغير، اهتزاز منخفض، ضوضاء منخفضة، حرارة منخفضة، لا تسرب مطلقًا، وغيرها من الخصائص، وتستخدم في تجارب الاختبار من -80 إلى 350 درجة مئوية.

2. دقة تدفق عالية: يستخدم مقياس التدفق في صناعة اختبار السيارات عمومًا مقياس تدفق بدقة 0.5%، ومعظم نطاق تدفق الاختبار هو 2-40 لتر/دقيقة، وعندما تصبح الوسائط ذات درجة الحرارة المنخفضة لزجة، يصعب ضمان الدقة في منطقة التدفق المنخفض لمقياس التدفق العادي، يتميز مقياس التدفق ذو الترس بدقة أعلى، ووقت استجابة أقصر، ومعدل تدفق منخفض، وتردد أعلى، وهو مناسب لقياس الوسائط عالية اللزوجة.

3- تحسين تصميم النظام: يُعد اختبار السيارة ضروريًا لتقليل حرارة معدات التحكم في درجة الحرارة قدر الإمكان مع تحسين معدل التبريد قدر الإمكان. يقل عدد مضخات نظام التحكم في درجات الحرارة العالية والمنخفضة، مما يُسرّع معدل التبريد؛ نظام تبريد واحد، بسيط، موفر للطاقة، وفعال من حيث التكلفة؛ سعة تبريد أكبر وفقدان أقل.

تأثير

من خلال نشر نظام AODE، يمكن لمصنعي المعدات الأصلية تقليل دورة الاختبار الناتجة عن فشل المعدات والمساعدة في تحسين سلامة وموثوقية المركبة.

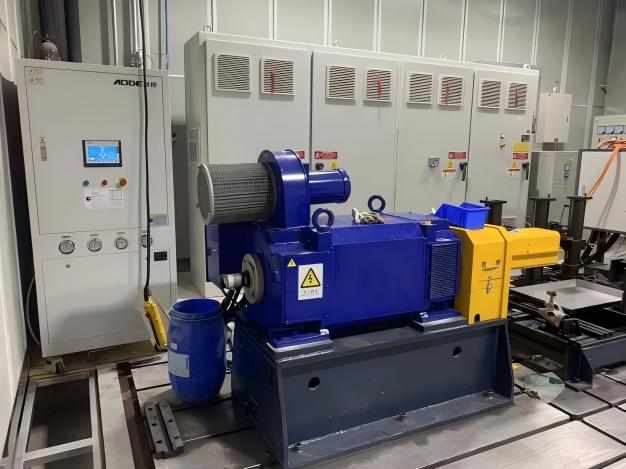

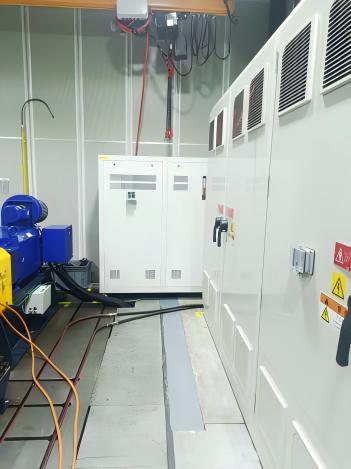

مشهد القضية (صورة)
